Почему поверхность чугунных опор может быть неровной

Коротко: чугунная отливка не должна выглядеть как полированная алюминиевая деталь. Небольшая шероховатость и неглубокие локальные углубления могут быть естественными. Трещины, сквозные отверстия, глубокие полости и повреждения креплений требуют проверки.

Чугунные опоры скамеек и столов, основания фонарей — массивные литые детали для многолетней эксплуатации на открытом воздухе. Чугун выбирают за прочность, устойчивость, значительный вес и возможность создавать сложные декоративные формы.

Получая продукцию, заказчики иногда замечают на поверхности небольшие углубления, шероховатость, волнистость или следы обработки. Такие особенности легко принять за брак, особенно если раньше видели только гладкие детали из другого материала.

Чаще всего вопросы появляются из-за сравнения разных технологий. Поверхность массивной чугунной детали, отлитой в песчаной форме, не должна быть такой же гладкой, как у небольшой алюминиевой детали, изготовленной литьём под давлением.

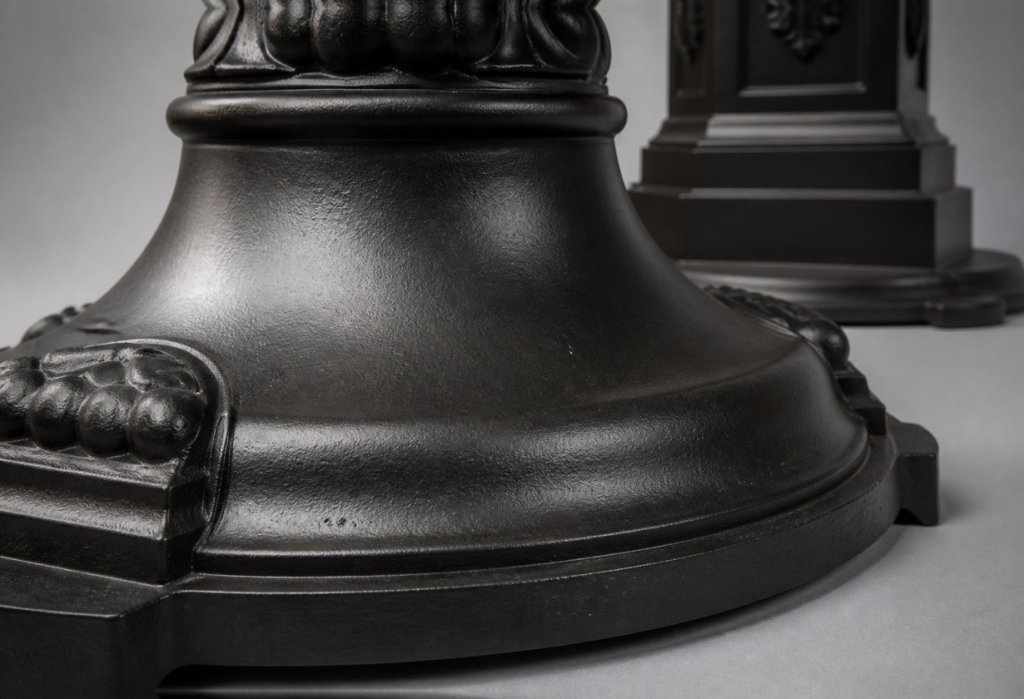

Иллюстрация 1. Допустимая фактура: сплошное покрытие, умеренная шероховатость и неглубокие локальные углубления без трещин и разрушения металла.

Как изготавливаются чугунные опоры

Для массивных опор и оснований сложной формы обычно используют литьё в песчаные формы.

• Изготавливают модель будущей детали.

• По модели формируют литейную форму из специальной формовочной смеси.

• В форму заливают расплавленный чугун.

• Металл остывает и принимает заданную форму.

• Одноразовую песчаную форму разрушают, а отливку извлекают.

• Поверхность очищают от остатков формовочной смеси.

• Удаляют технологические приливы и острые кромки.

• Проверяют основные размеры и места крепления.

• Отливку готовят к нанесению защитного покрытия.

Формовочная смесь имеет собственную зернистость и микрорельеф. Во время заливки часть этой фактуры передаётся металлу. Поэтому чугунная отливка может иметь умеренную шероховатость и небольшие локальные неровности. Это особенность технологии, а не признак низкого качества.

Почему поверхность не получается идеально гладкой

Жидкий металл повторяет внутренний рельеф формы. Чем крупнее и сложнее отливка, тем заметнее могут быть технологические особенности поверхности.

• размер и масса детали;

• сложность декоративного рельефа;

• состав и подготовка формовочной смеси;

• расположение детали в форме;

• движение металла при заполнении формы;

• температура плавки, скорость охлаждения;

• конструкция литниковой системы;

• способ очистки и объём последующей обработки.

Полностью отшлифовать массивную декоративную опору технически возможно, но для стандартного исполнения это обычно не требуется. Механическая обработка всей поверхности увеличивает число операций, срок изготовления и стоимость, а ещё может изменить декоративный рельеф.

Почему покрытие не скрывает все неровности

Защитно-декоративное покрытие нужно прежде всего для защиты металла от внешней среды и придания изделию выбранного цвета. Оно повторяет рельеф основания и не работает как толстый выравнивающий слой.

После окрашивания могут оставаться заметными литейная шероховатость, неглубокие округлые углубления, небольшая волнистость, следы локальной зачистки и обработанная линия разъёма формы.

Если покрытие нанесено равномерно, прочно держится на основании и не отслаивается, видимая фактура сама по себе не говорит о нарушении окрашивания.

Почему две одинаковые опоры могут различаться

При литье в одноразовые песчаные формы каждая деталь проходит собственный цикл формирования и заливки. Поэтому опоры одной модели могут немного различаться фактурой, местом локальных углублений и выраженностью следов зачистки.

Такие отличия не означают, что одна опора прочнее или качественнее другой.

При сравнении оценивают основные размеры, геометрию, места крепления, устойчивость, целостность конструкции, качество защитного покрытия и соответствие согласованному образцу.

Что заказчики называют «рытвинами»

Слово «рытвина» бытовое. Им могут называть разные по происхождению участки поверхности:

• обычную литейную шероховатость;

• неглубокое округлое углубление;

• след формовочной смеси;

• локальную волнистость;

• след зачистки;

• глубокую открытую полость;

• газовую раковину;

• механическое повреждение после производства.

В первых четырех случаях это может быть допустимая фактура. В последних лучше проверить деталь.

По одному словесному описанию определить характер участка невозможно: нужны общий вид, крупная фотография и ориентир размера.

Что может быть допустимой особенностью

Особенность поверхности может быть допустимой, если она:

• имеет поверхностный и локальный характер;

• не является сквозной и не содержит трещины;

• не уменьшает критически толщину детали;

• не находится в ответственном месте крепления;

• не нарушает геометрию и не препятствует сборке;

• не влияет на устойчивость и прочность;

• не образует опасной острой кромки;

• не вызывает отслаивания покрытия;

• соответствует согласованным требованиям к внешнему виду.

Примеры допустимых особенностей

Небольшое округлое углубление. Участок неглубокий, вокруг нет трещин, покрытие сплошное, металл не осыпается, место расположено вдали от крепления.

Умеренная шероховатость. Поверхность имеет равномерную зернистую фактуру, но деталь соответствует размерам, правильно устанавливается и не имеет разрушений.

След линии разъёма. После зачистки линия не имеет опасного острого выступа, но может оставаться заметной под покрытием.

Локальный след зачистки. После обработки технологического прилива фактура участка может отличаться от окружающей поверхности. При целостном покрытии и правильной геометрии это не всегда брак.

Что требует дополнительной проверки

Дополнительной проверки требуют признаки, способные повлиять на прочность, сборку, безопасность или согласованный внешний вид:

• видимая трещина;

• сквозное отверстие;

• глубокая открытая полость;

• разрушение края или отсутствие части отливки;

• неполное заполнение формы;

• значительная деформация;

• нарушение места крепления;

• отклонение основных размеров;

• острые необработанные выступы;

• рыхлый или разрушающийся металл;

• повреждение, снижающее устойчивость;

• отслаивание защитного покрытия;

• существенное отличие от согласованного образца.

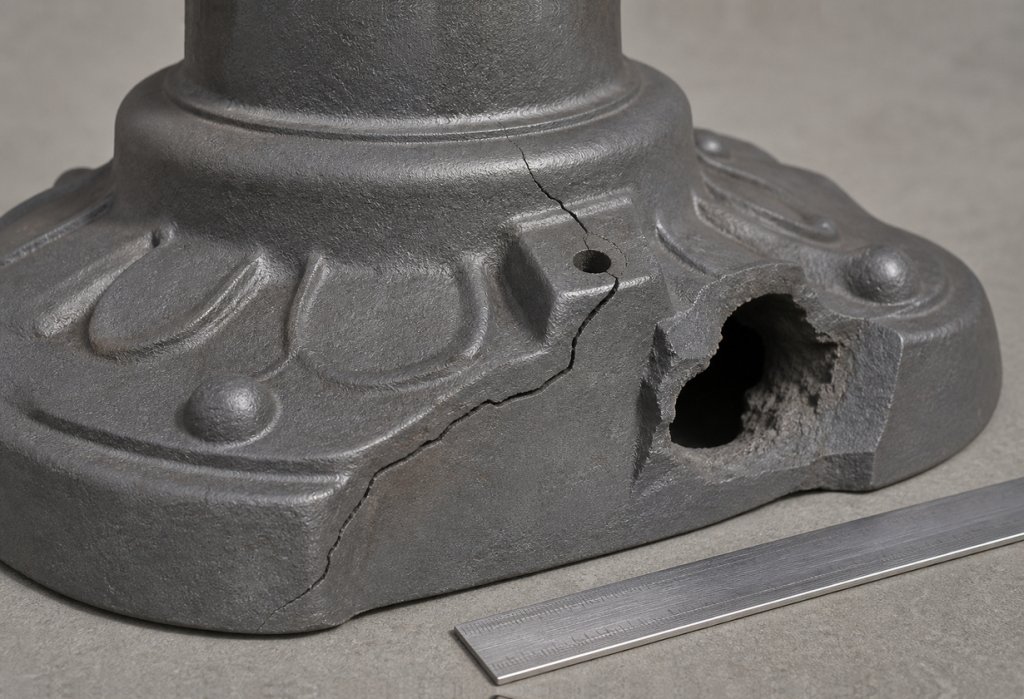

Иллюстрация 2. Пример повреждения, требующего проверки: трещина пересекает конструктивную зону, рядом присутствует глубокая открытая полость и разрушение края.

Главное отличие: допустимая неровность находится на поверхности и не влияет на конструкцию. Дефект нарушает целостность, геометрию, прочность, безопасность или возможность установки.

Норма или повод для обращения

Таблица носит информационный характер. Окончательная оценка выполняется по конкретной детали и технической документации.

Чем отличается литьё под давлением

При литье под давлением расплавленный металл под высоким давлением поступает в многоразовую стальную пресс-форму. Технология позволяет получать большое количество одинаковых деталей с высокой точностью и более гладкой поверхностью.

• дорогая металлическая пресс-форма;

• высокая повторяемость серийных деталей;

• высокая скорость производства после изготовления оснастки;

• возможность получать тонкие стенки и точные рёбра;

• более строгие размерные допуски;

• относительно гладкая поверхность;

• экономическая целесообразность при большом тираже.

Чаще всего этим способом производят детали из алюминиевых, цинковых, магниевых и некоторых других цветных сплавов.

Массивные чугунные основания фонарей и опоры скамеек имеют другую массу, толщину стенок, назначение и технологию производства.

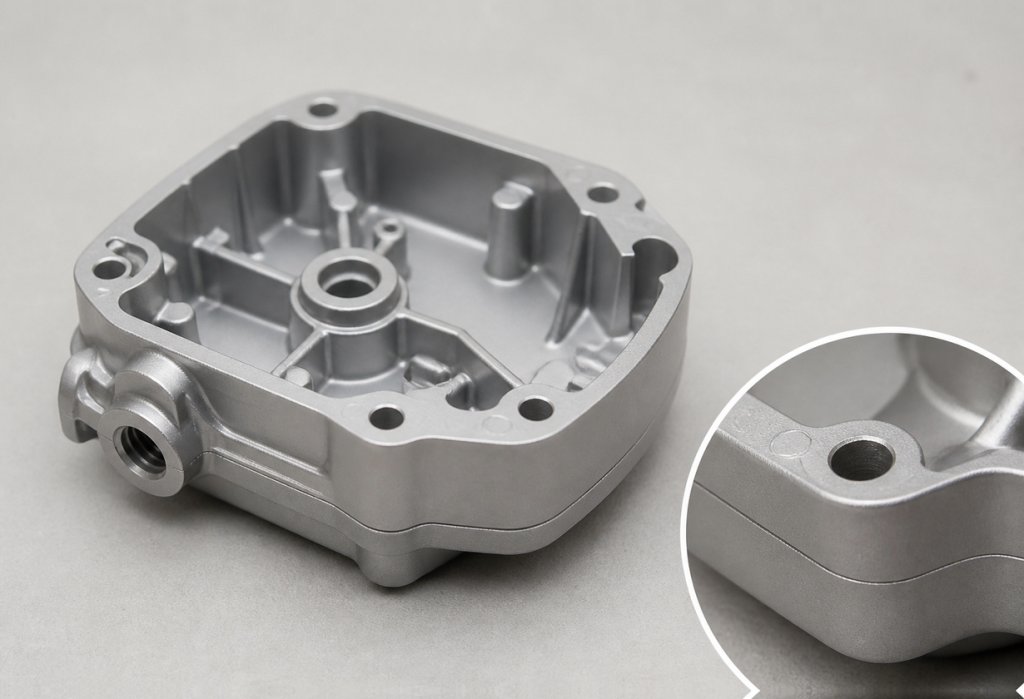

Иллюстрация 3. Небольшая алюминиевая деталь, полученная литьём под давлением: тонкие стенки, точные рёбра и более гладкая повторяемая поверхность.

Сравнивать такую деталь с массивной чугунной опорой, изготовленной в песчаной форме, некорректно. Это разные материалы, оснастка, оборудование и экономика производства.

Почему более гладкое исполнение стоит дороже

Если проект требует поверхности с минимально заметной литейной фактурой, это нужно предусмотреть до размещения заказа. Повышенные требования потребуют:

• изготовления специальной оснастки;

• применения другой формовочной технологии;

• более строгого отбора отливок;

• увеличения объёма ручной обработки;

• дополнительного шлифования;

• локального выравнивания;

• повторного контроля поверхности;

• нанесения дополнительных слоёв покрытия;

• согласования контрольного образца.

Чем выше требования к декоративной поверхности, тем больше трудоёмкость, срок и стоимость производства. Специальное исполнение должно быть отражено в техническом задании, спецификации, на чертеже или в согласованном образце.

Как правильно проводить приёмку

1. Осмотреть изделие целиком. Оценить общий внешний вид, комплектность, устойчивость и отсутствие транспортных повреждений.

2. Проверить места крепления. Монтажные отверстия и опорные поверхности должны позволять правильно собрать и установить изделие.

3. Проверить целостность. Не должно быть видимых трещин, разрушенных краёв и отсутствующих частей конструкции.

4. Проверить безопасность поверхности. На доступных участках не должно быть острых необработанных выступов.

5. Проверить покрытие. Оно должно быть сплошным, без значительного отслаивания и открытого металла, кроме предусмотренных монтажных поверхностей.

6. Сравнить с документами. Оценивать изделие следует по договору, спецификации, паспорту, чертежу и согласованному образцу, а не по фотографии другого товара.

Почему макрофотография может вводить в заблуждение

Камера телефона способна многократно увеличить небольшой участок. На макрофотографии литейная фактура может выглядеть значительно грубее, чем при обычном осмотре изделия.

Для объективной оценки необходимы одновременно:

• фотография изделия целиком;

• фотография участка в контексте детали;

• крупный план;

• ориентир размера — линейка, рулетка или монета;

• фотография места установки или крепления.

Один крупный снимок без масштаба не позволяет определить реальный размер и значение неровности.

Как направить обращение производителю

Если участок вызывает сомнения, отправьте производителю:

• модель или артикул изделия;

• номер заказа и дату получения;

• фотографию изделия целиком;

• фотографию участка с расстояния;

• крупную фотографию;

• изображение с ориентиром размера;

• описание расположения участка;

• информацию о влиянии на монтаж или эксплуатацию.

До получения ответа не углубляйте и не расчищайте участок, не шлифуйте поверхность, не сверлите деталь, не наносите новое покрытие и не применяйте ударный инструмент. Самостоятельная обработка может изменить первоначальное состояние и затруднить оценку.

Частые вопросы

Небольшая ямка на поверхности — это брак?

Не обязательно. Если углубление неглубокое, без трещин, не находится в ответственном месте и не влияет на прочность или монтаж, оно может быть допустимой особенностью литья.

Почему углубление видно после окрашивания?

Покрытие защищает металл и придаёт цвет, но повторяет рельеф основания. Оно не предназначено для полного заполнения литейных углублений.

Должны ли две опоры быть полностью одинаковыми?

Основные размеры, крепления, геометрия и функциональность должны соответствовать документации. Фактура поверхности может незначительно различаться.

Влияет ли шероховатость на срок службы?

Умеренная шероховатость сама по себе не уменьшает срок службы, если металл целый, покрытие сплошное, а изделие правильно установлено и эксплуатируется.

Можно ли заказать более ровную поверхность?

Да, повышенные декоративные требования можно согласовать до производства. Производитель оценит дополнительную обработку, срок и стоимость.

Почему нельзя просто нанести больше краски?

Избыточная толщина покрытия не заменяет подготовку поверхности и не должна использоваться как универсальный выравнивающий материал.

Что делать, если видна трещина?

Прекратите монтаж или эксплуатацию повреждённого элемента, зафиксируйте участок на фотографиях и обратитесь к поставщику или изготовителю.

Как заранее исключить разногласия

Для проектов с повышенными требованиями к внешнему виду лучше до заказа согласовать:

• контрольный образец;

• фотографии приемлемой и неприемлемой поверхности;

• зоны с повышенными требованиями;

• порядок визуальной оценки;

• необходимость дополнительной обработки;

• требования к защитному покрытию;

• порядок приёмки.

Это особенно важно для объектов с архитектурным надзором, исторических территорий, премиальных жилых комплексов и интерьерного применения литых деталей.

Главное о качестве чугунного литья

Качество чугунной опоры определяется не зеркальной гладкостью, а комплексом характеристик:

• целостностью и прочностью;

• правильной геометрией;

• соответствием мест крепления;

• устойчивостью и безопасностью;

• качеством защитного покрытия;

• возможностью использования по назначению.

Итог: небольшие поверхностные углубления, умеренная шероховатость и локальная волнистость могут быть естественными особенностями песчаного литья. Трещины, глубокие открытые полости, разрушение края, нарушение креплений и значительная деформация требуют отдельной проверки.

Если проекту необходима поверхность более высокого декоративного уровня, это условие следует согласовать до запуска заказа. Тогда производитель сможет подобрать подходящую технологию и корректно рассчитать стоимость изделия.

Изображения в статье справочные и созданы для объяснения различий. Они не изображают конкретную поставленную продукцию и не заменяют оценку реальной детали.

Автор: Алексей Голубев, коммерческий директор
